アンテナ設計ツールとしてMMANA[1]を利用した．また，電磁界シミュレータとして4nec2[2]が有用である．
(1) アンテナの設計
ミドルローディングの，上部エレメント長d1 = 10m (短縮率0.96/物理長10.4m)，下部エレメント長 7.2m（物理長7.5m)とした．給電部からのカウンターポイズは給電点において，120°の角度で約20m×2本敷設した．
以上の条件で，MMANAを用いて，使用周波数に対してローディングコイルのインダクタンスを求める．その際，放射パターンについても確認しておく．可能な限り給電点インピーダンスは50Ωとなるようにする．
(2) ローディングコイル製作
ローディングコイルはペットボトル（硬質・炭酸水用500mL）にエナメル(UEW)線を巻いて作製する．
設計データに基づいて，コイル径D(mm)，コイル長L(mm).， コイル線径φ(mm），巻数N, インダクタンスL（μH）の長岡係数に基づく関係式[2]からペットボトル直径D=66mmに対する巻数を求める．長岡係数A=0.65 （2D/L＝2..54）
線径1mmのエナメル線のとき，L=52mm，N=45 で L=108μHとなる．
以下に，(1)で求めたローディングコイルのインダクタンス概略値と，当該インダクタンスを得るための巻数Nを示す．
| f (kHz) | L(μH) | D(mm) | N |
| 1910 | 108.5 | 66 | 55 |
| 3515 | 24.5 |
66 | 17.5 |
| 3798 | 14.5 | 66 | 14.5 |
上表に基づいてローディングコイルを巻く．最終的には，写真2のような形で仕上げて，上部・下部エレメントの間に挟み込む型で取り付ける．
給電部から必要な長さの同軸ケーブルを引き，念のためアンテナチューナを介して送信機に接続する．SWRアナライザ(MFJ-259B)で共振周波数を求め，必要に応じて運用時にアンテナチューナを利用する．雨の日は，コーディングコイルの状態が少々気がかりであったが1kW運用は問題なくできた．

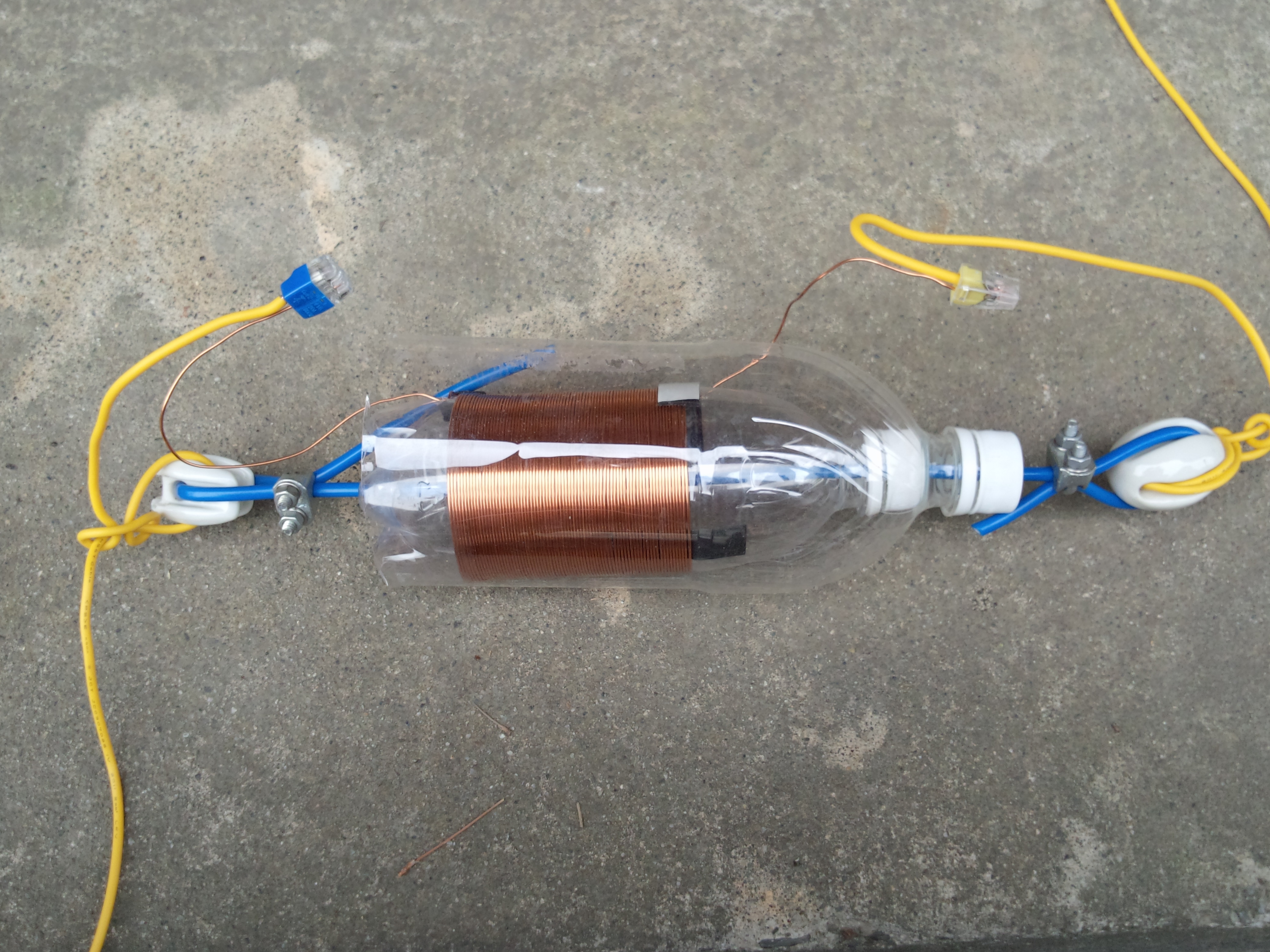

 写真1． 途中段階調整中 |

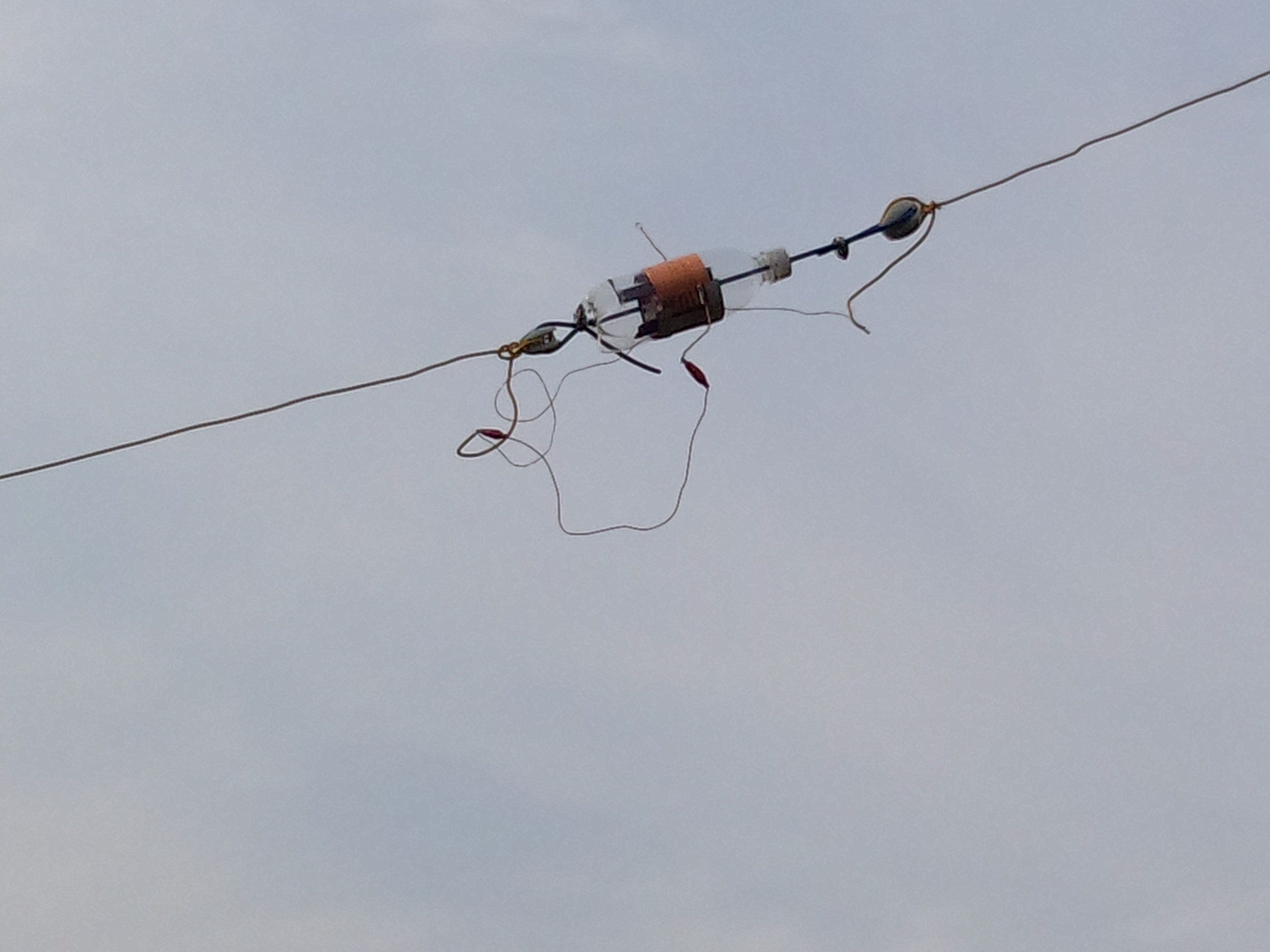

 写真2． 調整完了し雨水防止の大型ペットボトルカバー取付 |

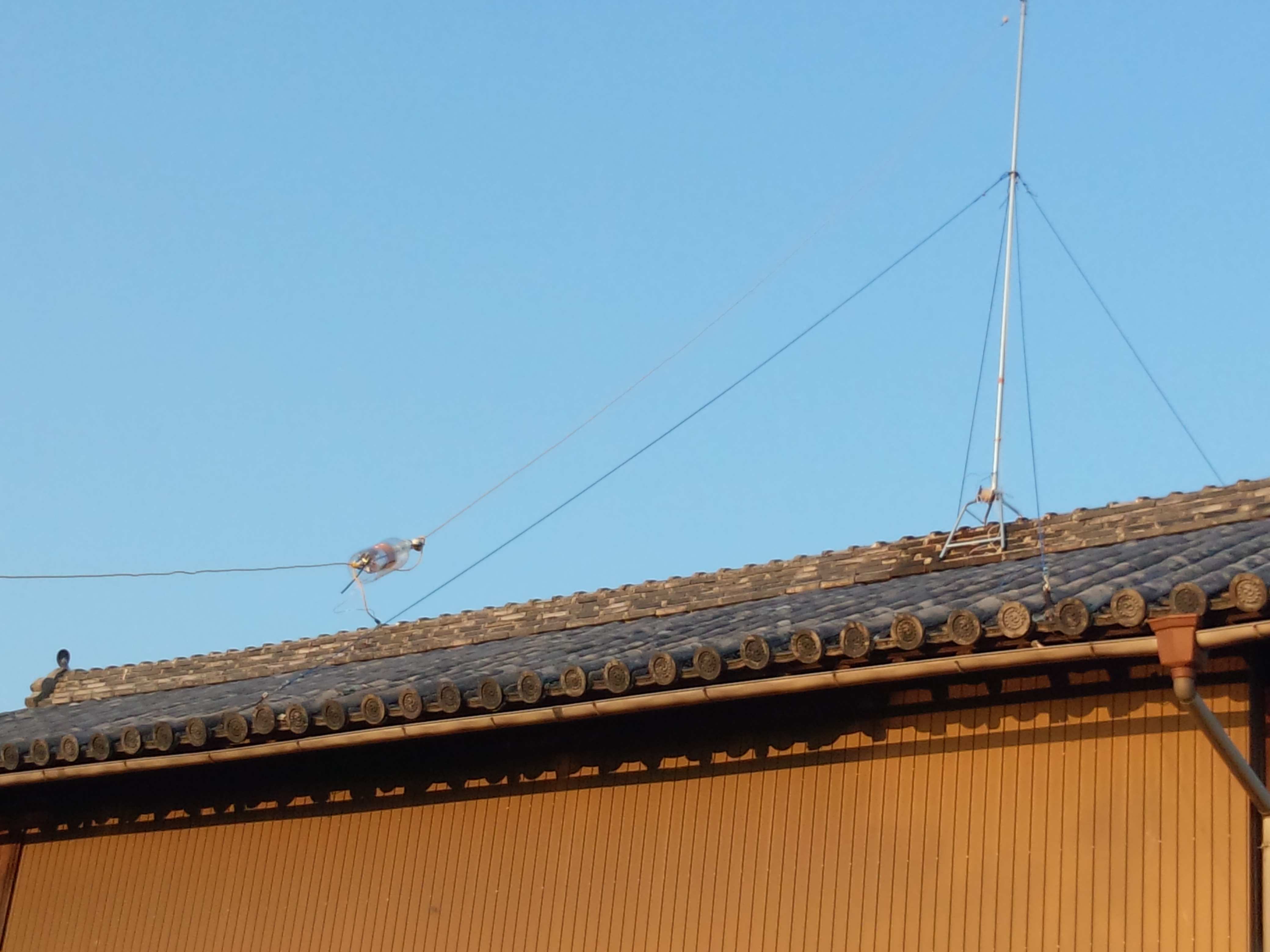

 写真3． ほぼ完成段階のペットボトルアンテナ（あとはエレメントを引張るだけ） |
その他のアンテナ構造 ・マストの最上部には，滑車でアンテナエレメント端を引き上げる構造 ・エレメント先端部は，コロナ放電防止のための治具をカシメ止めした |
参考文献
[1]アンテナ解析ソフトNNMMA http://je3hht.g1.xrea.com/mmana/index.html
[2]電磁界シミュレータ 4nec2 https://www.qsl.net/4nec2/
[3]センターローディングアンテナ
http://www.asahi-net.or.jp/~iu1h-amn/Experiment/ExAntenna001/ExCentLoodingAn..
[4]コイル設計 http://jpuni.co.jp/coil/kobore/contents/coil_kantan_sekei.htm
[5]空芯コイル設計プログラム CoilMaster https://www.coil-master.net/
